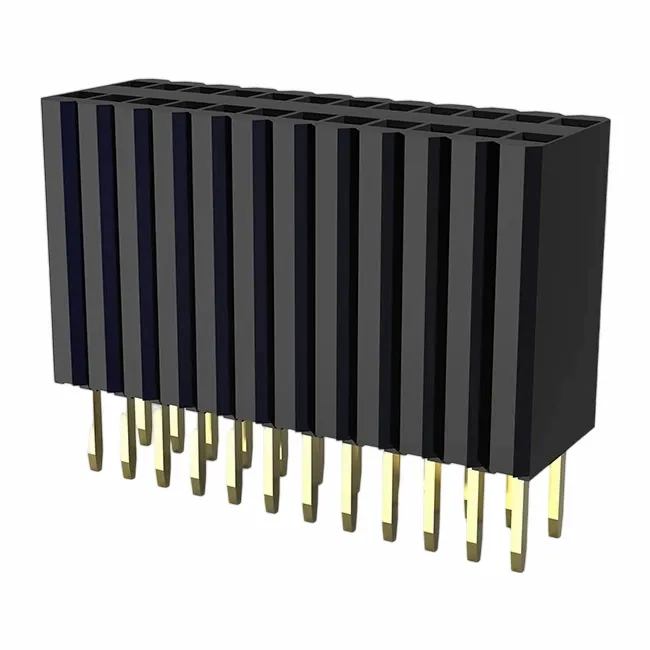

คำอธิบายผลิตภัณฑ์
·คะแนนปัจจุบัน: 1A สูงสุด
·ความต้านทานฉนวน: 1000mΩนาที
·อิเล็กทริกทน: 300V AC
·ความต้านทานการติดต่อ: สูงสุด20mΩ
การแนะนำผลิตภัณฑ์
แอปพลิเคชัน
·เครื่องมือวัดและทดสอบอุปกรณ์
·อุปกรณ์การแพทย์
·อุปกรณ์สำนักงาน
·เครื่องใช้ในบ้าน
·อุปกรณ์จัดการวัสดุ
·การสร้างและระบบอัตโนมัติในบ้าน
·การควบคุมอุตสาหกรรม
·หุ่นยนต์
ข้อกำหนด
·คะแนนปัจจุบัน: 1A สูงสุด
·ความต้านทานฉนวน: 1000mΩนาที
·อิเล็กทริกทน: 300V AC
·ความต้านทานการติดต่อ: สูงสุด20mΩ
·อุณหภูมิการทำงาน: -40 องศา - +105 องศา
·ความสามารถในการบัดกรี: Reflow มีความสามารถสูงถึง 260 องศา
วัสดุ
·การชุบ: มาตรฐานทองคำ (0.8 ")
มีทองคำสูงกว่า
ดีบุก
·วัสดุติดต่อ: Cooper Alloy
·วัสดุที่อยู่อาศัย: สูง - อุณหภูมิเทอร์โมพลาสติกอุณหภูมิ
·สิ่งแวดล้อม: UL94 v0
คนอื่น
·ภาพวาด 2D
·ติดต่อ XHS เพื่อรับไฟล์ 3D
· Rohs & REACH เป็นไปตามมาตรฐาน
·ตามมาตรฐาน ul
คุณสมบัติ
●ปรับปรุงภูมิคุ้มกันของเสียงรบกวน
●กำลังสัมผัสที่เพิ่มขึ้น
●การติดตั้งที่เร็วขึ้น
●ปรับปรุงความพร้อมใช้งานของระบบ
ข้อดี
●ความสามารถในการทดสอบห้องปฏิบัติการอย่างเป็นระบบ
●ทีม R&D ผู้ใหญ่
●พนักงานที่มีทักษะและมั่นคง
●ดีก่อน - การขายและหลัง - บริการขาย
บริษัท เซินเจิ้น Xuhuasheng Technology Co. , Ltd. (XHS) ได้รับการอุทิศให้กับการผลิตและการขายตัวเชื่อมต่ออิเล็กทรอนิกส์เป็นเวลา 10 ปีโดยยึดมั่นในความเชื่อของคุณภาพก่อนและลูกค้าก่อน เราเป็นผู้ผลิตที่เชื่อถือได้ในตัวเชื่อมต่อส่วนหัวหญิง 8 พินที่มีคุณภาพสูงและราคาที่ดีที่สุด เรามุ่งเน้นไปที่การจัดหาผลิตภัณฑ์ที่มีมูลค่าสูงให้กับลูกค้าของเรารวมถึงส่วนหัวชายส่วนหัวหญิงส่วนหัวกล่องเวเฟอร์ FPC RJ และสายไฟสายไฟ ความต้องการใด ๆ ในตัวเชื่อมต่อส่วนหัวหญิง 8 พินยินดีต้อนรับคุณติดต่อเรา เพียงโทรหรือส่งอีเมลถึงเราเพื่อรับการสนับสนุนอย่างมืออาชีพเชื่อว่า XHS จะเป็นพันธมิตรทางธุรกิจที่ดีที่สุดของคุณ!
บรรจุภัณฑ์และการจัดส่ง
อุปกรณ์ตรวจสอบ
ใบรับรองของเรา
Q＆A
ถาม: วิธีการเลิกจ้างประเภททั่วไปสำหรับบอร์ด - เป็นอย่างไรถึง - ตัวเชื่อมต่อบอร์ด?
ตอบ: มีวิธีการเลิกจ้างทั่วไปหลายประเภทสำหรับบอร์ด - ถึง - ตัวเชื่อมต่อบอร์ดซึ่งแต่ละตัวมีข้อดีและข้อเสียของตัวเองขึ้นอยู่กับแอปพลิเคชันเฉพาะ นี่คือวิธีการเลิกจ้างที่พบบ่อยที่สุด:
1) ผ่าน - การสิ้นสุดของหลุม: ในวิธีนี้ตัวเชื่อมต่อจะถูกติดตั้งบน PCB โดยใช้พินที่ผ่านรูในบอร์ด จากนั้นหมุดจะถูกบัดกรีลงบนกระดานให้การเชื่อมต่อทางกลและไฟฟ้าที่ปลอดภัย ผ่าน - การยกเลิกรูมักใช้สำหรับตัวเชื่อมต่อขนาดใหญ่หรือที่จำเป็นต้องใช้ความเสถียรทางกลสูง
2) Surface - การยกเลิกการเมานต์: ในวิธีนี้ตัวเชื่อมต่อจะถูกติดตั้งบนพื้นผิวของ PCB โดยใช้การวางบัดกรีและกระบวนการบัดกรีรีด พื้นผิว - ตัวเชื่อมต่อเมาท์มักจะเล็กกว่าและเบากว่าผ่าน - ตัวเชื่อมต่อหลุมทำให้เป็นตัวเลือกที่ดีสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด หรือน้ำหนักเป็นเรื่องที่น่ากังวล
3) กด - การยกเลิก FIT: ในวิธีนี้ตัวเชื่อมต่อจะถูกกดลงในหลุมใน PCB สร้างก๊าซ - การเชื่อมต่อเชิงกลและไฟฟ้าที่แน่นหนาโดยไม่จำเป็นต้องประสาน กด - ตัวเชื่อมต่อ FIT มักจะใช้ในแอปพลิเคชันความน่าเชื่อถือสูง - ที่จำเป็นต้องใช้การทำซ้ำบ่อยครั้งเนื่องจากสามารถลบออกและเปลี่ยนได้โดยไม่ทำลาย PCB
4) ลวด - ถึง - การยกเลิกบอร์ด: ในวิธีนี้สายไฟจะถูกยกเลิกไปยังตัวเชื่อมต่อโดยใช้เทคนิคการจีบการบัดกรีหรือเทคนิคการกระจัดฉนวน สาย - ถึง - ตัวเชื่อมต่อบอร์ดมักใช้ในแอปพลิเคชันที่จำเป็นต้องใช้สายไฟที่ยืดหยุ่นเช่นในระบบควบคุมยานยนต์หรืออุตสาหกรรม
5) บอร์ด - ถึง - บอร์ดสแต็ก: วิธีนี้เกี่ยวข้องกับการซ้อน PCB หนึ่งอันที่ด้านบนของอีกตัวหนึ่งโดยมีตัวเชื่อมต่อในแต่ละบอร์ดเชื่อมต่อกัน บอร์ด - ถึง - ตัวเชื่อมต่อสแต็กบอร์ดมักใช้ในแอปพลิเคชันที่จำเป็นต้องใช้ความหนาแน่นสูง -} การเชื่อมต่อความหนาแน่นเช่นในเซิร์ฟเวอร์หรือระบบโทรคมนาคม
แต่ละวิธีการเลิกจ้างเหล่านี้มีข้อดีและข้อเสียของตัวเองและวิธีการเฉพาะที่เลือกจะขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน เมื่อเลือกตัวเชื่อมต่อสิ่งสำคัญคือต้องพิจารณาปัจจัยต่าง ๆ เช่นขนาดและน้ำหนักของตัวเชื่อมต่อจำนวนผู้ติดต่อที่ต้องการและระดับความเสถียรทางกลและไฟฟ้าที่ต้องการ
ถาม: บอร์ดประเภทใดที่แตกต่างกัน - ถึง - ระบบเชื่อมต่อบอร์ดที่มีอยู่?
A: 1) บอร์ด - ถึง - ตัวเชื่อมต่อสแต็กบอร์ด: ตัวเชื่อมต่อเหล่านี้ได้รับการออกแบบมาเพื่อเชื่อมต่อ PCB สองตัวเข้าด้วยกันในการกำหนดค่าแบบซ้อน โดยทั่วไปแล้วพวกเขามีโปรไฟล์ต่ำและได้รับการออกแบบมาเพื่อให้การเชื่อมต่อความเร็วสูง - สูง
2) บอร์ด - ถึง - ตัวเชื่อมต่อบอร์ด Mezzanine: ตัวเชื่อมต่อเหล่านี้คล้ายกับตัวเชื่อมต่อซ้อนกัน แต่โดยทั่วไปจะใช้เพื่อเชื่อมต่อ PCB สองตัวในการกำหนดค่าแบบขนาน พวกเขามักจะใช้ในแอปพลิเคชันความหนาแน่นสูง - ที่มีพื้นที่ จำกัด
